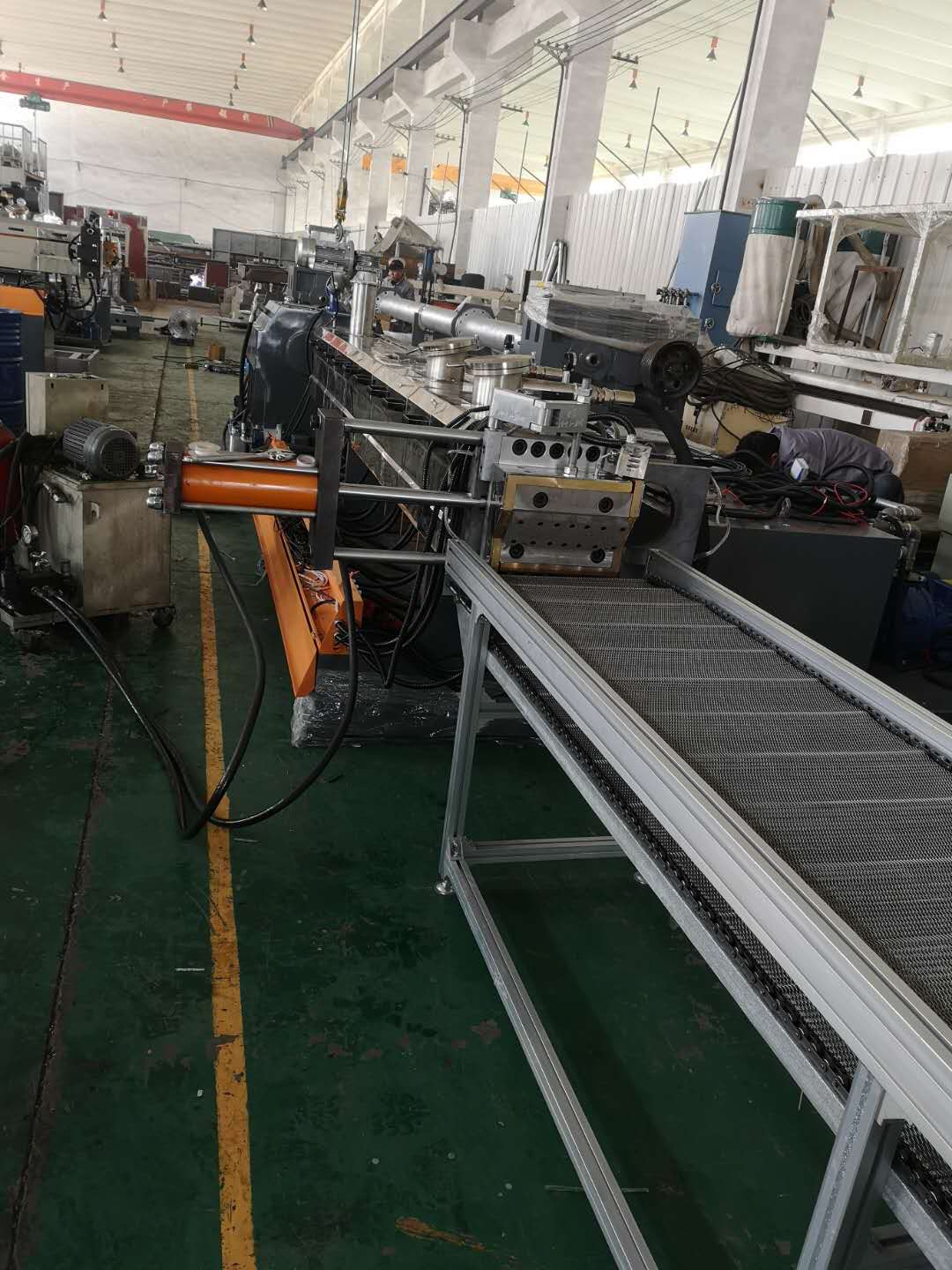

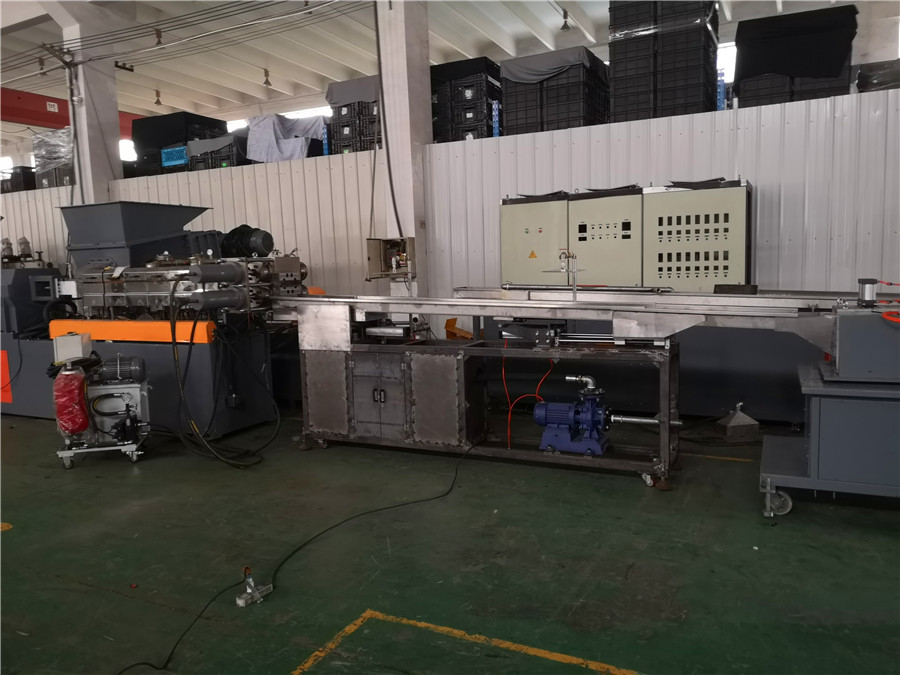

雙螺桿造粒機(jī)_雙螺桿造粒機(jī)環(huán)保型通常情況下本段的嚙合塊排列方式多為分散排列方式，即：嚙合塊-螺紋-嚙合塊的排列方式。通過(guò)這種方式，能夠減少過(guò)度剪切導(dǎo)致樹脂過(guò)熱分解、纖維長(zhǎng)度損失過(guò)大以及填料的過(guò)度剪切出現(xiàn)團(tuán)聚的情況。同時(shí)分散排列嚙合塊也有利于避免過(guò)高的剪切應(yīng)力區(qū)出現(xiàn)，降低能耗。這里值得提出的是長(zhǎng)纖維加入后的分散情況。不同的樹脂具有不同的密度，即使是同樣質(zhì)量比的情況下，低密度的樹脂中纖維所占有的體積比例要高于高密度樹脂中纖維的體積比例。因此在加工不同密度樹脂的纖維增強(qiáng)型材料過(guò)程中，需要根據(jù)纖維所占有的體積比例來(lái)決定嚙合塊的數(shù)量和排列1）玻纖系，溫度太低，樹脂半融，到后段玻纖包覆性差；溫度太高，樹脂流動(dòng) 提高，溫?zé)捙c剪切作用變小，甚至出現(xiàn)高溫降解，其設(shè)定原則： 1、據(jù)基料不同和玻纖含量不同； 2、扣除螺桿剪切輸入的熱量，略高于基料熔點(diǎn)范圍內(nèi)； 3、熔融段后段（即玻纖加入口）熔體流動(dòng)狀況。2）填充系，（提供強(qiáng)剪切使填充物，充分分散），熔融段高出基料熔點(diǎn)10~20℃（盡量提高），使物料充分熔融均勻分布。3）阻燃系，(保護(hù)好阻燃劑)，其溫度要偏低，特別是白色材料，盡可能降低4） 玻纖增強(qiáng)阻燃系，設(shè)定溫度介于前面兩者間，以物料基本熔點(diǎn)為依據(jù)。5）合金系，以兩組熔融溫度為依據(jù)，同時(shí)考慮組分比例及組分之熱敏性等，適當(dāng)調(diào)整溫度例如PC/ABS（6：4），PC：熔點(diǎn)230度左右，分解點(diǎn)350度左右；ABS：熔點(diǎn)180~190度左右，分解點(diǎn)245-290度左右——因此PC/ABS加工溫度230-250度——考慮到其他助劑，如相容劑，潤(rùn)滑劑的熱穩(wěn)定性等等使用范圍
